PXIe类


PXIe基于Compact PCI标准，增加了时钟和同步触发总线，但其核心仍是PCI总线。PXI Express为每一个设备提供单独的传输通道。同时它所增加的时钟和同步触发信号以及拥有特殊的接口物理特性使得其在测量、通信、工业自动化等领域拥有更大的技术优势。

  • 3.0GSPS四通道PXIe采集平台

    3.0GSPS四通道PXIe采集平台

    1. 数据表(PDF)
    2. 技术资料下载

    ADC技术参数： 4通道并行、最高3000MSPS 精度14位（2片ADC32RF45） 量程：2V 架构方式：FPGA xc7V690T


  • PXIe主控制器

    PXIe主控制器

    1. 数据表(PDF)
    2. 技术资料下载

    主要技术参数： 处理器：Intel Atom Processor E3845 主频：1.91 GHz, 2M Cache核心数：4核4线程 内存：2GB、硬盘：128GB 总线：Pcie 2.0 X1 接口：HDMI、USB2.0 X4、千兆网口 系统：Win7/Win10 尺寸：标准1U版型/235*100*20mm 功耗：12V@1A


  • PXIe高精度多功能调制信号源

    PXIe高精度多功能调制信号源

    1. 数据表(PDF)
    2. 技术资料下载

    2 、设计指标要求 通道数：2（可以同时输出IQ信号或者两路IF信号） 输出阻抗：50欧姆 输出耦合方式：DC耦合 输出最大幅值：1Vpp 模拟调制功能： AM 模拟调制频率范围：DC~20Mhz 调幅深度：0 ~ 100% 调幅失真：30%时小于1.5% FM 模拟调制频率范围：DC~20Mhz


  • Pxie&网络 8通道500M并行实时采集卡

    Pxie&网络 8通道500M并行实时采集卡

    1. 数据表(PDF)
    2. 技术资料下载

    P xi e 网络 8通道500M并行实时采集卡 参数 ： l具有8路信号输入、1路触发输入SMA接口。 l采集板具备12V直流输入接口，可以独立工作。 l连续工作时间24h（环境温度50度） l输入端悬空，底噪Vpp400uv（RMS） l输入Vpp=1V的10M正弦信号，谐波幅度小于70dBc。 l


  • Pxie&网络 4通道1G并行实时采集卡

    Pxie&网络 4通道1G并行实时采集卡

    1. 数据表(PDF)
    2. 技术资料下载

    P xi e 网络 4通道1G并行实时采集卡 参数 ： l具有4路信号输入、1路触发输入SMA接口。 l采集板具备12V直流输入接口，可以独立工作。 l连续工作时间24h（环境温度50度） l输入端悬空，底噪Vpp400uv（RMS） l输入Vpp=1V的10M正弦信号，谐波幅度小于70dBc。 l输

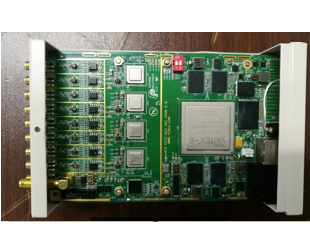

  • Pxie 8通道100M并行实时采集卡

    Pxie 8通道100M并行实时采集卡

    1. 数据表(PDF)
    2. 技术资料下载

    l具有8路信号输入、1路触发输入SMA接口。采集板具备12V直流输入接口，可以独立工作。 l连续工作时间24h（环境温度50度） l输入端悬空，底噪Vpp400uv（RMS） l输入Vpp=1V的10M正弦信号，谐波幅度小于70dBc。 l输入信号0-100M，带内平坦度1dB。 l具备8路全并行

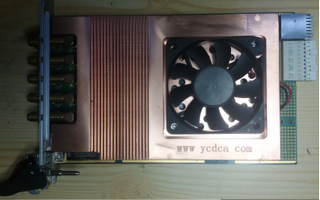

  • AD9914 PXIe跳频卡

    AD9914 PXIe跳频卡

    1. 数据表(PDF)
    2. 技术资料下载

    1概况 该模块基于PXIE和网络接口控制的DDS跳频及控制模块，支持线性跳频，文件随机跳频，并具有扫功率的功能。该模块使用ADI公司的高性能直接数字频率合成器芯片AD9914，该芯片内置一个12位数模转换器，目标工作速率最高达3.5 GSPS。该器件采用先进的DDS技术

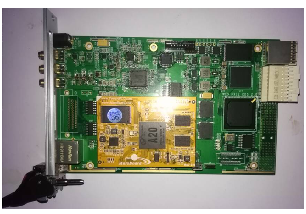

  • Pxie采集分析及软件无线电验证卡

    Pxie采集分析及软件无线电验证卡

    1. 数据表(PDF)
    2. 技术资料下载

    参数 ： 型号：WCD_PxieFMC1020 架构：DSP+FPGA+FPGA+PXIe FPGA :XC7K325T-900i DSP: TMS320C6678 AD：1GSPS 14bit双通道 DA: 2.8GSPS 14bit 双通道 内存容量：DSP 1GB + FPGA 4GB 前面板接口：千兆网 版型：3U 功耗：60瓦

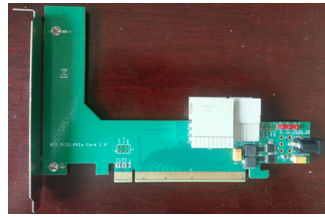

  • PCIe转CPCIe/PXIe转接卡

    PCIe转CPCIe/PXIe转接卡

    1. 数据表(PDF)
    2. 技术资料下载

    l 支持PXI Express Hardware Specification Revision 1.0 l 支持PCIe 1.0/2.0 X1/X4/X8 l 支持12V/5V/3.3V供电 l 方便脱机供电调试 l 信号线等长处理 l 100欧阻抗 l 镀金工艺


共 1页9条记录
