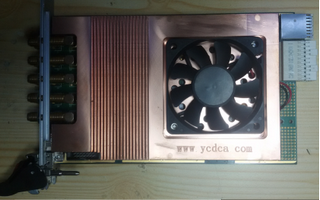

Pxie 8通道100M并行实时采集卡
Pxie 8通道100M并行实时采集卡
  • ●图片
  • 视频●
产品描述

l 具有8路信号输入、1路触发输入SMA接口。采集板具备12V直流输入接口,可以独立工作。

l 连续工作时间>24h(环境温度50度)

l 输入端悬空,底噪Vpp<400uv(RMS)

l 输入Vpp=1V的10M正弦信号,谐波幅度小于70dBc。

l 输入信号0-100M,带内平坦度<1dB。

l 具备8路全并行通道,8路通道之间偏置电平差异小于20mv。8路通道的同步时间差<20ps。

l 采集速度:100MSPS/200MSPS

l 采集精度:14位

l 输入电压范围:Vpp<±5V

l 板载缓存:2GB

Downloads

参数

l 具有8路信号输入、1路触发输入SMA接口。采集板具备12V直流输入接口,可以独立工作。

l 连续工作时间>24h(环境温度50度)

l 输入端悬空,底噪Vpp<400uv(RMS)

l 输入Vpp=1V的10M正弦信号,谐波幅度小于70dBc。

l 输入信号0-100M,带内平坦度<1dB。

l 具备8路全并行通道,8路通道之间偏置电平差异小于20mv。8路通道的同步时间差<20ps。

l 采集速度:100MSPS/200MSPS

l 采集精度:14位

l 输入电压范围:Vpp<±5V

l 板载缓存:2GB

l 采集方式:连续采集

l 触发模式:支持立即触发、软件触发、通道触发、外触发、软件连续触发、通道连续触发、外部连续触发等模式。

l 分析功能:1024点实时FFT

l 显示模式:曲线显示、频谱显示、瀑布图显示

l 传输模式:实时传输(100M 8通道并行模式)

l 传输总线:同时支持Pcie2.0 X8  及1对2.5Gb光纤

l 板形:标准单槽Pxie模块

l 采集板尺寸:235*160*20mm

l 功耗:≤30W
