2GSPS四通道网络采集平台
ADC技术参数：
4通道并行、最高2000MSPS 精度12位（4片AD9625）
量程：±2V
架构方式：ZYNQ+FPGA （xc7z020+xc7k325T）

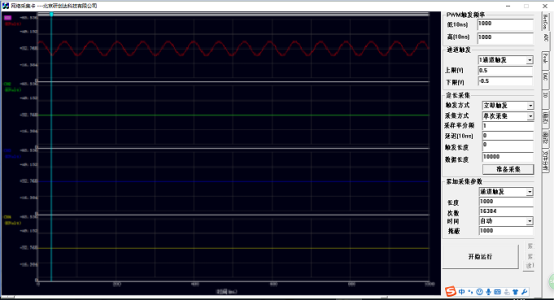

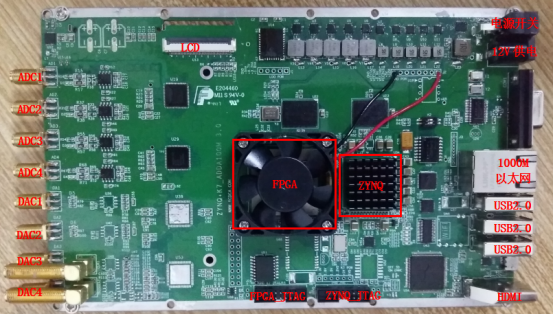

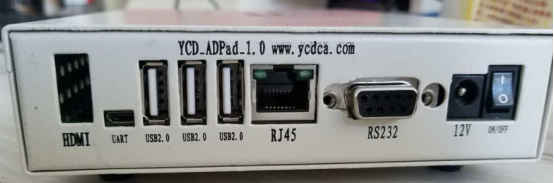

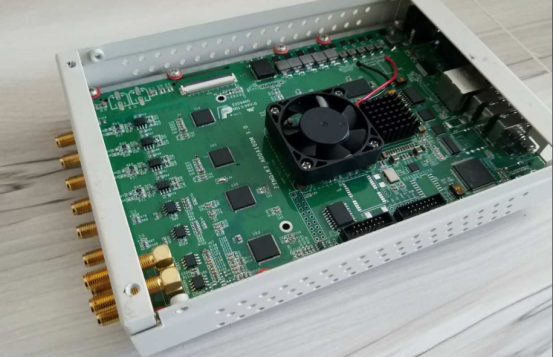

二：板卡接口描述
|
序号 |
接口 |
描述 |
|
1 |
HDMI |
视频显示接口 |
|
2 |
USB3.0 |
缺省 |
|
3 |
USB2.0 |
3个USB2.0接口，可接入键盘、鼠标、U盘 |
|
4 |
1000M以太网 |
数据传输及其控制的主要接口 |
|
5 |
RS232 |
232串口 |
|
6 |
12V电源 |
板卡供电的总电源插头 |
|
7 |
电源开关 |
控制12v电源的开关 |
|
8 |
JTAG |
上图左侧是SOC的FPGA下载口 |
|
9 |
JTAG |
上图右侧是Xilinx-K7下载口 |
|
10 |
LCD |
45pinRGB888bit接口，电容屏IIC触摸控制 |
|
11 |
光纤接口 |
光线接口 |
|
12 |
ADC1 |
1通道采集端口 |
|
13 |
ADC2 |
2通道采集端口 |
|
14 |
ADC3 |
3通道采集端口 |
|
15 |
ADC4 |
4通道采集端口 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
21 |
|
|

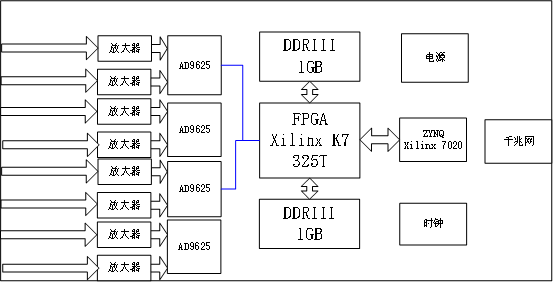

三、硬件架构框图

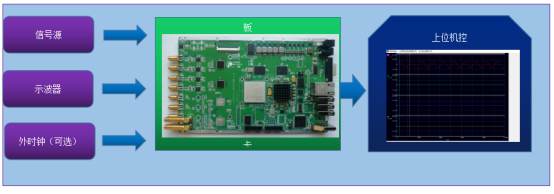

四、系统架构

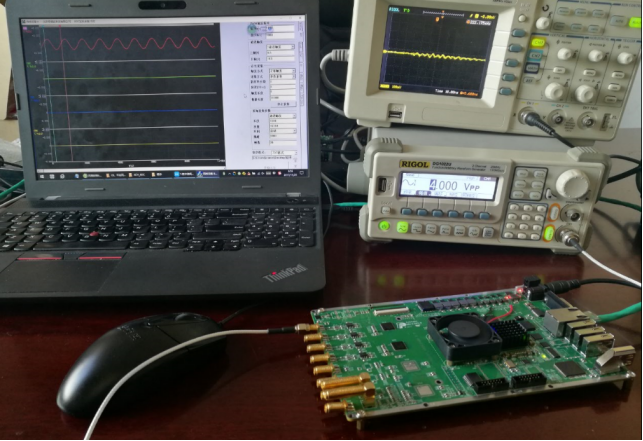

五、实物连接图
