方案名称：ZynQ FPGA_ARM嵌入式网络采集卡

应用领域：工业现场、医疗、电力、超声波测试、生物等测试系统

性能参数：

1、FPGA+ARM架构+高速同步四路100MSPS AD采集+高速四路500MSPSDAC信号输出为一套系统，该系统可同时进行高速AD采集和高速DAC输出，arm为双核1G主频，fpga为Xilinx xc7z020，ddr3内存1g。

2、高速双路AD为14位，输入耦合dc，同步采样速率最高为100MSPS，3db带宽大于150M，信号输入范围正负1v或正负5v（焊接选择）。

3、高速双路DAC为16位，更新速率为500MSPS。

4、采集板网卡为千兆网口，采样速率可通过上位机dll库和arm下位机设置，可进行立即触发、软件触发、通道触发、外触发采集（上升沿触发、下降沿触发）。

5、板卡带同步sma时钟接口，可多块板卡同步采集，通过网络交换机进行数据传输。

6、整套板卡可工作在win7-32位，win7-64位，windows-xp，win8下使用，供电电压5vdc或12vdc，正常工作功率不大于6w。

7、上位机和arm下位机可实时获取各通道AD采集值和控制DAC输出值并获取输出值，用于数据分析。

8、开放arm下位机qt应用源码和上位机dll动态库c++源码及网口通讯协议，提供arm下位机qt和上位机c++测试程序，测试板卡上述功能，并提供源码。

9、板卡带vga接口，usb接口，可外接鼠标操作下位机，可外接显示屏

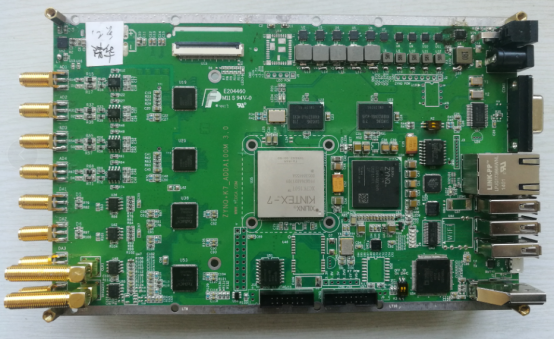

方案图片







使用建议：

多路模拟信号高速采集使用、可自主发生信号。
