网络/光纤/GPS同步触发板

主要技术指标：

网络触发功能

光纤触发功能

GPS定时触发功能

SMA触发功能

按钮触发功能

支持二次开发

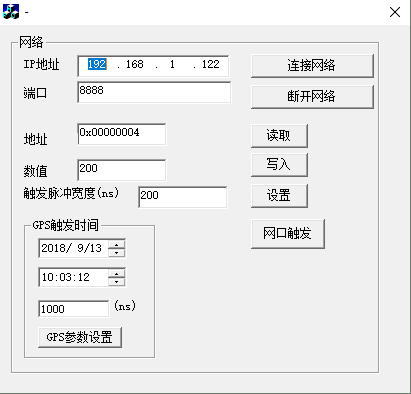

一、 网络控制功能

板卡IP地址：192.168.1.122/192.168.1.123 端口号：8888

网络可以设置脉冲宽度：20nS为单位

板卡运行在服务器模式，采用的是TCP/IP协议。

设置脉冲宽度指令：A5 FF 00 11 22 33 44 A5 F3 00 00 00 04 XX XX XX XX 5A

XX XX XX XX 为脉冲宽度，加入脉冲宽度为100nS,

即指令为：A5 FF 00 11 22 33 44 A5 F3 00 00 00 04 00 00 00 05 5A

设置脉冲宽度使能寄存器：A5 FF 00 11 22 33 44 A5 F3 00 00 00 08 00 00 00 01 5A

网络触发寄存器：A5 FF 00 11 22 33 44 A5 F3 00 00 00 00 00 00 00 01 5A



二、 触发方式：

网络按钮触发

手动板卡按钮触发

光口触发

GPS触发

SMA10触发



三、 连线方式

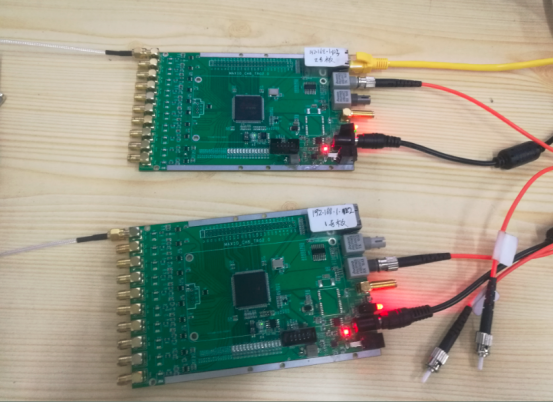

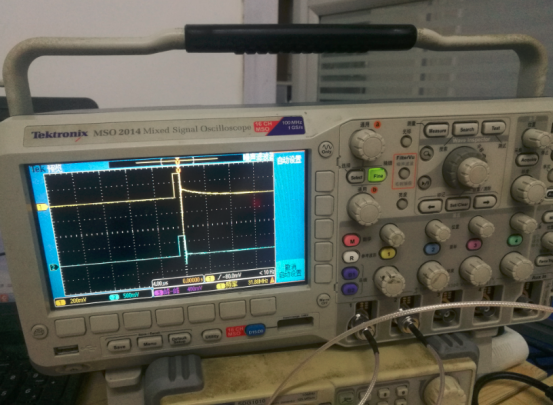

PC->网络->板卡1（1路SMA输出，1路光口输出）->2公里光纤->板卡2光口触发输入->板卡2 SMA1触发输出。

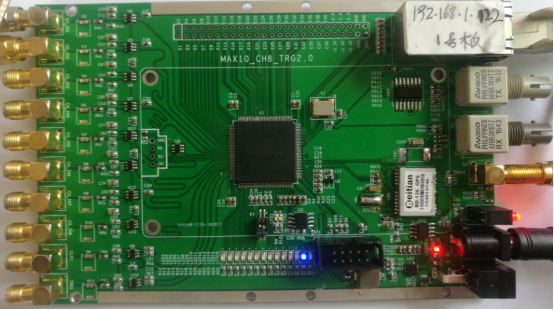

四、 板卡接口定义

左边：SMA1 -9  电触发输出  SMA10 电触发输入

右边：网口触发输入、光口触发输出、光口触发输入、GPS天线（未开发）、按钮触发输入、工作及电源指示灯、12V输入、开关。
