一、概述

为了满足软件无线电验证需要了，设计一块高速板卡板卡，该板卡含2路500MSPS ADC及3路500MSPS DAC，以及支持DDR3、SRIO存储，带485通信接口，千兆网通信接口，支持X86技术。

二、主要技术指标

l FPGA：XC7K410T-2FFG900i

XC7K410T-2FFG900i 3片级联

406720逻辑单元，63550Slices,16个GTX

l ADC：AD9648

采样频率：500MSPS

采样精度：14位

通道数：2通道

集成下变频器

集成NCO

l DAC：AD9142A

播放频率：500MSPS

采样精度：16位

通道数：6通道

集成上变频器

集成NCO

l DDS：AD9912

输出频率:1M-1000Hz

输出幅度：0~-50dB

l FPGA高速互联：

互联协议：SRIO

带宽：SRIO X4

互联速度：1GB/S

l FMC扩展：

3组标准FMC扩展

支持Bank电压调整

l 网络：

支持FPGA自主TCP/IP千兆网通信

l X86处理器:

处理器：Intel E3845

硬盘：128GB

内存：2GB

显示：HDMI

U口：2个

网络：千兆网

l 算法支持：

模拟调制功能：AM/FM/PM

数字调制功能：BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、MSK、GMSK、2FSK



三、框图及实物

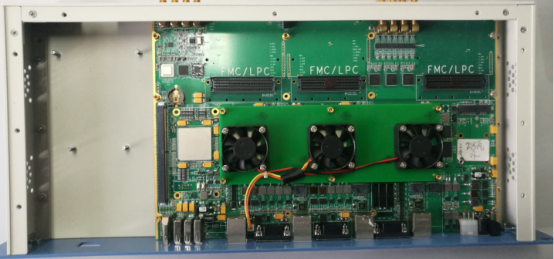

实物：

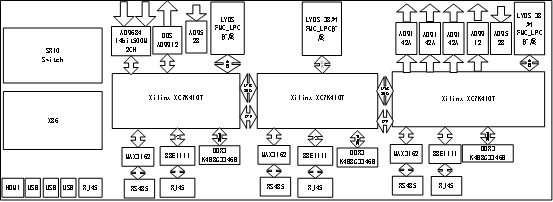

框图：



四、方案介绍

4.1  ADC部分：

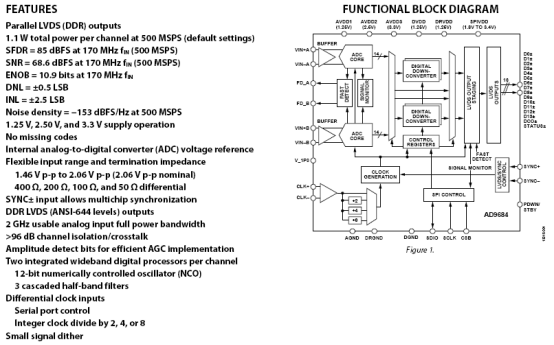

数模转换器ADC拟选用ADI公司的AD9684，该转换器支持4、500MSPS采样频率，14bit精度，双路，接口为并行lvds。





4.2 DAC部分：

模数转换器拟选用ADI公司的AD9142A，该芯片AD9142A是一款双通道、16位、高动态范围数模转换器(DAC),提供1600 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。

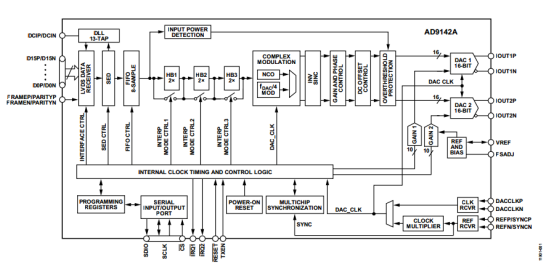

下面是该芯片内部框图：





4.3 FPGA部分

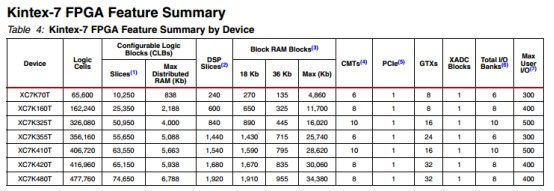

FPGA拟选用Xilinx公司的XC7K410T-2FFG900i作为主控芯片，该芯片资源、速度、功耗都比较理想。



4.4 DDR3

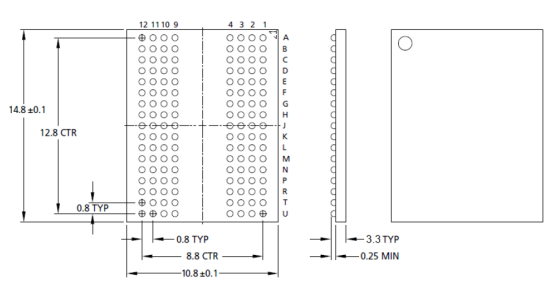

DDR3采用三星公司的K4B8G3346B，该芯片容量为1GB,32位宽，单芯片解决方案，是非常理想的存储颗粒。









4.5 时钟合成器

时钟合成器拟选用AD9528,该芯片能够输出12路10M-1000M频率，可以满足本项目使用需要。

4.6 千兆网接口

    通过88E1111，作为一个千兆phy芯片，支持GMII/SGMII/1000Base+协议。本方案中，用Verilog实现一个TCP/IP服务器，计算机可以通过RJ45连接到FPGA上，实现寄存器读写及FIFO读写操作，传输速度可以达到60MB/s。



4.7 串口接口

串口接口芯片拟选用MAX3162，该芯片支持RS232、RS485、RS422协议，且可以方便切换非常方便。



4.8 FMC扩展接口

   扩展接口拟选用行业上比较成熟的FMC_LPC接口，IO数为可以达到38对LVDS，该连接器支持差分接口，传输速度支持到10GHz，且高密度、高可靠性，是比较理想外扩方案。





4.9  DDS芯片：

   DDS芯片选用AD9912，该款芯片可以实现1M-1000Hz的频率输出。

五、交付内容

开发平台：Xilinx FPGA平台

交付内容：板卡1套及全套源代码

FPGA源代码含：AD、DA、DDR、GTP、SRIO、UART、RJ45、DDS。

上位机源代码：VC6.0
