DTS光纤温度采集系统



采集卡参数：

型号：WCD_NetAD6140

通道数：1通道

采集频率：200MSPS/CH

采集精度：14Bit

板载内存：DDRIII 1GB

输入电压：+/-2.5V

接口：PCIe总线

触发模式：立即触发、外触发、

最大网络实时传输速率：200MB/s

最大PCIe实时传输速率：400MB/s

功耗：<12W

DTS部分：

输入阻抗1M欧

定制外触发平均模式：

支持触发频率：10KHz,30KHz

单次触发点数：25000点

平均次数：10000次



l 200M实时采集

传输率达到400MB/s

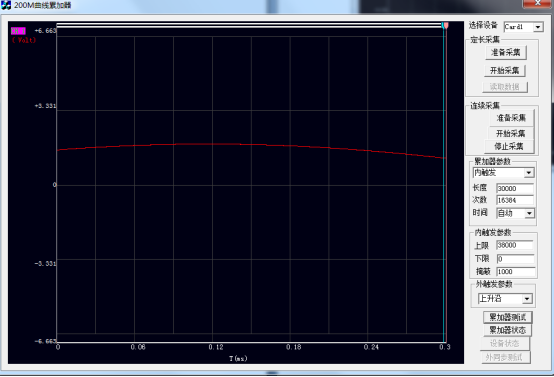

l 累加算法验证

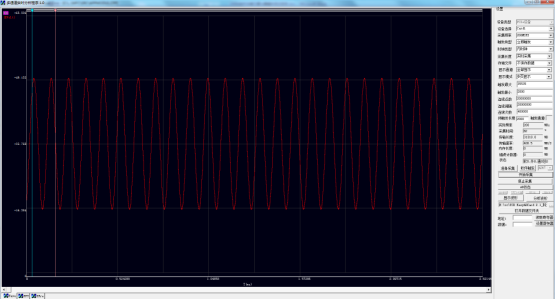

测试 1：1.5K正弦波内触发模式

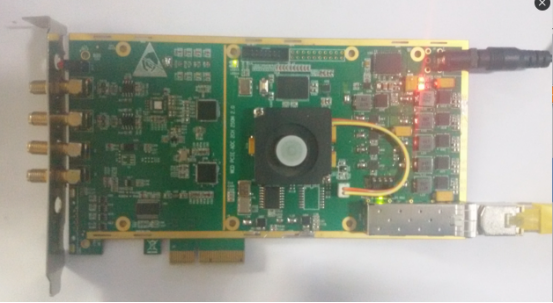

采集卡
