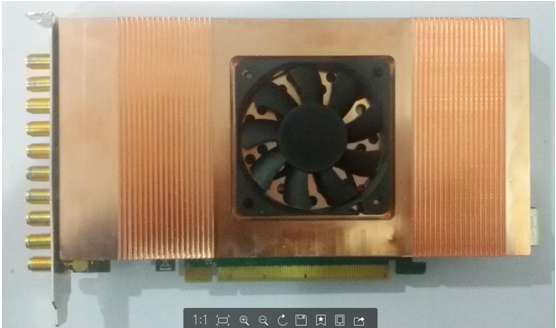

Pcie&网络 4通道500M并行实时采集卡
- ●图片
- 视频●
产品描述
参数：
l 具有4路信号输入、1路触发输入SMA接口。
l 采集板具备12V直流输入接口，可以独立工作。
l 连续工作时间>24h（环境温度50度）
l 输入端悬空，底噪Vpp<3mv（RMS）
l 输入Vpp=1V的10M正弦信号，谐波幅度小于70dBc。
l 输入信号带宽>700MHz。
l 输入信号0-70M，带内平坦度<1dB。
l 具备4路全并行通道，4路通道之间偏置电平差异小于10mv。4路通道的同步时间差<20ps。
l 采集速度：500MSPS
l 采集精度：14位
l 输入电压范围：Vpp<±1V
l 板载缓存：2GB
l 采集方式：（PCIe100M连续采集、千兆网络离线采集）
l 触发模式：支持立即触发、软件触发、通道触发、外触发、软件连续触发、通道连续触发、外部连续触发等模式。
l 传输模式：实时传输
l 传输总线：同时支持Pcie2.0 X8 及1对2.5Gb光纤
l 板形：标准单槽Pcie模块
l 采集板尺寸：235*160*20mm
l 功耗：≤30W
