基于PCIe GTX 4CH光纤通讯板使用说明

一、概述

    本板卡为了实现基于PCIe总线开发，无协议传输，内部含K码0xBCBC,4路传输，内部为16位模式，支持5 Gb/s、4Gb/s、2.5 Gb/s、2Gb/s。



二、主要指标



   1）板卡形式：全高尺寸Pciepress x8

   2)单板卡存储带宽：500MB/s，双板卡存储带宽：1GB/s

   3)光纤接口：4对(4收4发)，SFP、LC接口

   4）光纤类型：多模，（可方便更换成单模模块）

   5）光纤数据率：能够在4Gbps和2Gbps之间自动切换。

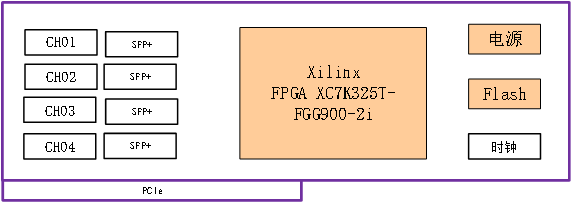

三、框图

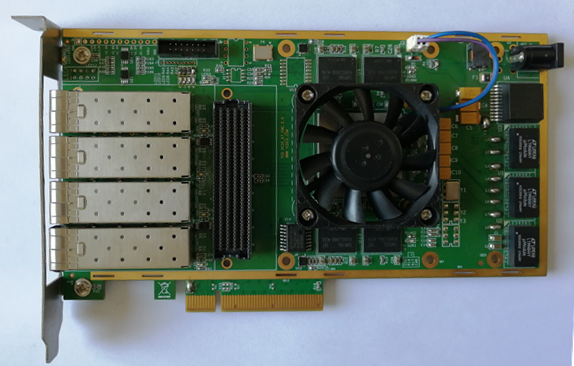

四、产品照片

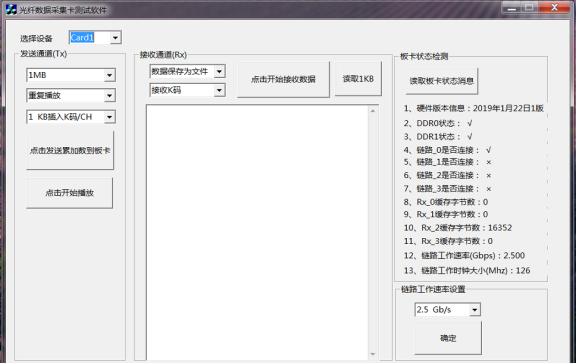

五、软件界面
